1．技術服務方案
     1) 系統結構概述
     移動式發電機發電管理系統由發電機、數據采集器、GSM（全球通）網絡和管理平臺組成。其中，發電機的發電過程是本系統的管理對象，數據采集器是發電機信息數據的采集工具，GSM（全球通）網絡是系統信息傳送的介質，而管理終端則是數據處理和指令接收的平臺。（見圖一）

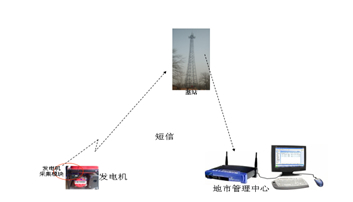

     圖一：系統結構圖

     2) 功能介紹
     1.1發電信息采集
     發電機開始發電時，采集模塊檢查到220V輸出，自動打開采集模塊、進行發電的起止時間、發電機供電功率（KW/h/度）、發電時長、發電地點等信息的收集，然后運用GSM（全球通）網絡用SMS（物聯網）將這些信息傳送回管理終端（PC機），結束時傳送結束信息。這些信息由機器自動完成，確保了數據的真實、準確，為發電的油耗、時長管理提供了有力、透明的依據。

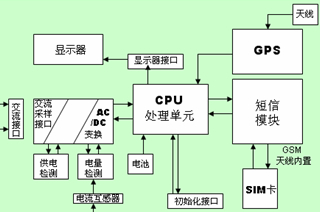

     圖二：采集器原理框圖

     圖三：采集器實物圖

     1.2發電地點確認
     采集器模塊采集好數據發送短信時，將發送短信時占用駐留的網絡小區信息編碼一并發送，即確定了采集器（發電機）工作的區域位置信息，但根據這些信息確定發電機位置的地理范圍很大，僅起輔助定位作用。
     該模塊自帶有經緯度定位功能（選配），能夠獲取得到精準的位置信息。兩種方式互補互用，精準的得到發電機運行的地點位置。為發電機的生產調度的透明化提供實際依據模型。
     1.3控制發電機的停車（選配）
     本管理系統具有控制發電機停車功能，監測發電機輸出電流為0，即控制停車。
采集器檢查到發電機輸出電流為0后，繼續監測3分鐘，確認輸出為0后，控制發電機的引擎開關，關閉發電機假如基站的配電箱配有油電/市電自動倒換功能，此功能對于減少發電作業的人力、物力均具有很大的積極意義。
     1.4判斷市電和發電機的發電
     該系統的數據采集模塊具有判別市電和發電機發電的功能。
     發電機運行時，不是發電機發出的電或發電機沒有運行（如插在墻壁插座上開機），采集模塊的采集數據將在管理部有提示，防止了人為因素的作弊。
    3) 管理軟件說明
     軟件采用網頁化可視界面，清晰、美觀。

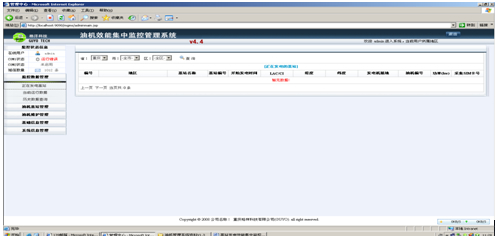

     主頁面如下圖所示：

    軟件主要功能介紹
? 監測停電/發電事件、運行情況
? 運行數據實時計算、統計、并生成相關報表（EXCEL）
? 發電信息的管理、使用、維護等
? 發電機使用率管理（各縣、各油機使用率）
? 發電機維護提示（累計運行超100小時）

     系統具備聯網功能，各維護單位可通過網絡對系統查詢，統計，分析，集中式的管理平臺可與集團油機調度系統結合使用，為油機調度系統提供統一的平臺。
     4） 設備安裝方式
     采集模塊在發電機上的安裝簡單，在發電機上找一空域（遠離排氣筒），再將采集模塊安裝即可。

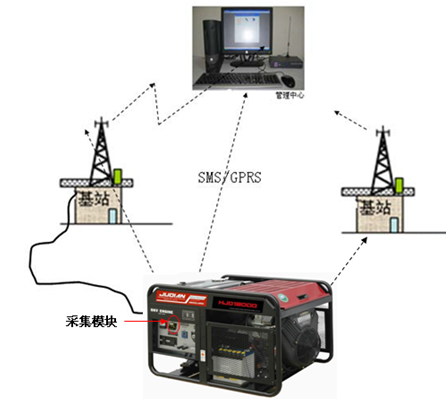

     典型安裝圖

    采集模塊接線簡單：僅需連接發電機220V輸出即可。

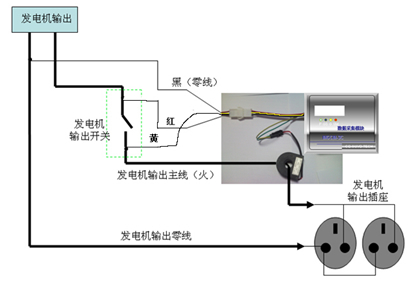

    下圖為采集模塊硬件安裝示意圖：

    5）系統配置方案
     地市分級管理（采用這類管理模式，簡單、省事）
     在地市管理機構配置一臺專用電腦，配置稍高的，短信的接收采用短信調制解調器（SMS Modem）接收。系統平臺的架設簡單、迅速，管理發電機容量<1000臺。

    6）采集器主要指示含義說明：

     采集器屬于數據監測類型產品，不影響發電機的發電功能，僅是將發電機運行時的數據進行采集。
     無需對采集器進行動作。
     為了保障采集器的完好率，確保數據采集及時有效，在發電時需要增加一個流程：

     ? 發電機發電正常后：→觀察下采集器的運行狀態指示和屏幕顯示是否正常。
     ? 發電停止后： →留意采集器是否有告警等，不正常立即上報相關管理人員。

      屏幕正常顯示內容有：
      1. 開機信息（版本號、標志（LOG））
      2. 當前時鐘
      3. 未發短信數量
      4. 發電累計時長（顯示25秒交換顯示電量）
      5. 發電累計電量（顯示15秒交換顯示時長）
      6. 發送短信狀態（發送中………完成） 沒有發送成功則不會顯示完成。

       指示燈含義：
       電源指示： 綠燈 交流電指示,正常工作時長亮。
       GSM： 黃燈 3秒閃亮，正常;1秒閃亮，沒有找到網絡或GSM模塊啟動失敗；
       GPS： 藍燈 上電30秒后點亮指示燈，1秒閃亮，正在獲取衛星信息未定位;
       長亮，已定位；
       故障： 紅燈 有故障或異常時點亮，同時屏幕伴有以下代碼指示
       E_0 微處理器故障 (必須更換采集模塊才能解決)
       E_1 存儲器故障 (必須更換采集模塊才能解決)
       E_2 短信模塊硬件故障 (必須更換采集模塊才能解決)
       E_3 SIM卡故障 （SIM卡壞、接觸不好、檢查不到SIM卡等）
       E_4 GPS模塊硬件故障 (必須更換采集模塊才能解決)
       E_5 內部時鐘出錯 （內部時鐘出錯后只能依賴GPS時鐘）
       E_6 判斷市電/發電電路失效（不影響數據采集，但必須更換采集模塊才能解決）
       E_7 采集模塊意外終止（不影響數據采集，不必更換采集模塊，此故障有可能是內部蓄電池已壞引起，或者外部強干擾）
       E-9 短信未能成功發出（網絡原因或SIM卡欠費），如果是網絡引起的，3分鐘后采集器會自動重啟，然后重發，欠費就不能發出了。采集器只重啟2次

       如采集器發生故障，需將本次發電通知管理員人工記錄一次，發電結束后更換采集器。

       發電現場人員須知：

       油機啟動正常后，打開輸出開關（送電），采集模塊延時1秒，點亮電源指示燈，開機（嘀嘀2聲），顯示版本號、產品標志，當前時鐘，然后進入發電計時。30秒后，點亮GPS指示燈，GPS開機搜索衛星信號（燈閃亮未定位），搜索到衛星信號定位后長亮。
計時達到3分鐘，采集器開始發送一條短信（開始發電），未達到3分鐘，油機若關閉，采集器不發短信。若繼續發電大于3分鐘油機關閉時，采集器結束計時，發送結束短信，然后自動關機。
發電中途若采集器沒有發送短信成功（如基站網絡未恢復），采集器會自動搜尋網絡，一旦入網，將會立即補發未發短信。發電作業結束時仍無法發送短信，自動重啟1次，仍發送不成功，采集器報E_9錯誤提示15秒，不再繼續自動開機，以保護機內電池的耗盡，等待到下次發電補發。
       特別注意：
       ? 所有未發短信數量均在顯示器屏幕的左上角2位數字指示
       ? 若關閉交流，采集器立即關機無顯示，一定是采集器內部電池已壞，本次的結束短信就必須需要等到下次發電再次開機時，才能補發。

       采集器已開機但無法發送短信的可能原因：
       入網正常（GSM燈3秒閃亮一次）
       1. 初始化接收號碼錯誤
       2. SIM卡欠費
       3. 邊界逾權（省際）
       4. 采集器內部錯誤
       入網不正常（GSM燈1秒閃亮）
       1. 無網絡
       2. SIM卡壞
       3. 采集器壞
       有效判斷方法：可以撥打這個采集器的SIM卡號碼。
       回鈴提示音是無人接聽（或彩鈴），則是正常入網。
       回鈴提示音為其他（如暫時無法接通），則沒有正常入網。
       沒有正常入網肯定不能發送短信。如屬于采集器沒有啟動好，3分鐘后采集器會自動重啟。
       采集器短信已發送，系統中查不到短信可能原因：
       1. 接收機壞或死機
       解決：更換接收機或重啟接收機
       2. 系統軟件程序運行紊亂
       解決：重新啟動程序軟件
       3. 初始化的目的號碼不是本地的接收機號碼
       解決：重新初始化目的地接收號碼為本地接收號碼
